 显示屏如何运作

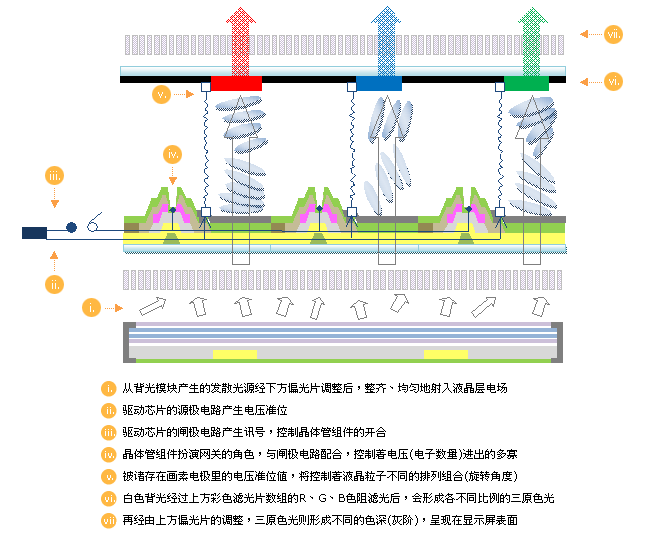

背光模块位于显示屏下方，负责提供初始光源(目前手机机构薄型化，皆采LED背光源)，原本发散不一致的光源，在经过下偏光片后，藉由偏光片的滤光特性，会形成一致方向的光，穿过下方玻璃基板，射入液晶层。
接着，藉由驱动芯片及薄膜晶体管阵列(TFT Array)的开合搭配，精准控制了画素电极(Pixel ITO)的电位差，使液晶层产生电场变化，液晶分子因不同电位差而扭转，产生不同排列组合(依电位差决定扭转角度)，影响射入光线的前进方向及角度。
已经射入液晶层并被液晶扭转过的白色背光，会先经由上方的彩色滤光片图素(Pattern)，过滤成带三原色光。最后，再配合上偏光片的滤光特性，形成不同(数量)光线通过显示屏的强弱(亦即不同的透光率)，依此决定各个画素(Pixel)的明暗程度，呈现我们在面板看到的不同色彩明暗影像，亦即灰阶。
|
|
