 顯示屏如何運作

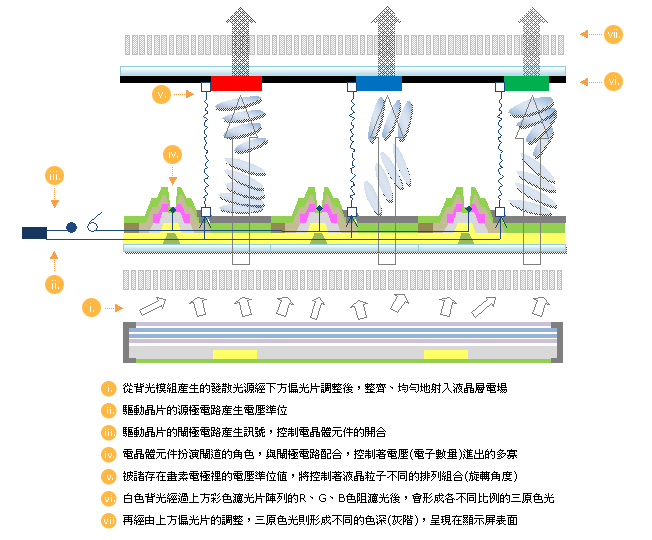

背光模組位於顯示屏下方，負責提供初始光源(目前手機機構薄型化，皆採LED背光源)，原本發散不一致的光源，在經過下偏光片後，藉由偏光片的濾光特性，會形成一致方向的光，穿過下方玻璃基板，射入液晶層。
接著，藉由驅動晶片及薄膜電晶體陣列(TFT Array)的開合搭配，精準控制了畫素電極(Pixel ITO)的電位差，使液晶層產生電場變化，液晶分子因不同電位差而扭轉，產生不同排列組合(依電位差決定扭轉角度)，影響射入光線的前進方向及角度。
已經射入液晶層並被液晶扭轉過的白色背光，會先經由上方的彩色濾光片圖素(Pattern)，過濾成帶三原色光。最後，再配合上偏光片的濾光特性，形成不同(數量)光線通過顯示屏的強弱(亦即不同的透光率)，依此決定各個畫素(Pixel)的明暗程度，呈現我們在面板看到的不同色彩明暗影像，亦即灰階。
|
|
